Description
WM-90 KVA DIZEL AGREGAT / 50Hz
PODACI O GENERATORU
| Opis | Vrijednost |
|---|---|
| Servisna (standby) snaga | 90 kVA / 72 kW |
| Radna (prime) snaga | 82 kVA / 66 kW |
| Brzina | 1500 o/min |
| Standardni napon | 400 / 230 V |
| Faktor snage (Cos φ) | 0,8 |
WIRMAN posjeduje sertifikate kvaliteta:
ISO 9001 – Sistem menadžmenta kvalitetom
ISO 14001 – Sistem upravljanja zaštitom životne sredine
OHSAS 18001 – Sistem upravljanja bezbjednošću i zdravljem na radu
WIRMAN dizel agregati su u skladu sa EC direktivama i posjeduju CE oznaku usklađenosti, koja obuhvata sljedeće propise:
2006/42/CE – Bezbijednost mašina
2014/30/UE – Elektromagnetna kompatibilnost
2014/35/UE – Električna oprema namijenjena za upotrebu u određenim naponskim granicama
2000/14/EC – Emisija buke na otvorenom (izmijenjena direktivom 2005/88/EC)
97/68/EC – Emisija gasovitih i čvrstih zagađujućih materija (izmijenjena direktivama 2002/88/EC i 2004/26/EC)
EN 12100, EN 13857, EN 60204 – Evropski standardi za bezbjednost mašina i električne opreme.
SPECIFIKACIJE 50Hz / 1.500 o/min
Specifikacije motora
Parametar Vrijednost Nominalna snaga 72 kW Proizvođač WIRMAN Model W-900D Tip motora 4-taktni dizel Tip ubrizgavanja Direktno ubrizgavanje Tip usisavanja Prirodno usisavanje Broj cilindara i raspored U liniji Prečnik cilindra x hod klipa 112 x 135 mm Zapremina 5,32 L Sistem hlađenja Voda + 50% antifriz Specifikacija ulja za podmazivanje ACEA E3, E4, E5 (15W-40) Komprimirani odnos 17:1 Potrošnja goriva (standby, 110%) 21 l/h Potrošnja goriva 100% PRP 19 l/h Potrošnja goriva 75% PRP 16 l/h Potrošnja goriva 50% PRP 12 l/h Potrošnja ulja pri punom opterećenju < 0,5 l/h Ukupna zapremina ulja (sa cijevima i filterima) 15 L Ukupna zapremina rashladne tečnosti 20 L Regulator brzine Mehanički / Elektronski Tip filtera za zrak Suvi Specifikacije alternatora
Parametar Vrijednost Proizvođač WIRMAN Model SF224F Broj polova 4 Tip priključka (standardni) Zvijezda (Star) Ukupan harmonijski sadržaj (THD) < 2% Izolacija H klasa Kućište (IEC-34-5) IP 21/23 Sistem ekscitacije Samo-eksitiran, bez četkica Regulator napona Elektronski A.V.R. Tip ležaja Jedan ležaj (Single Bearing) Sistem spajanja Fleksibilna disk spojka Efikasnost 87 % Izlazni napon 230 / 400 V Frekvencija 50 Hz STANDARDNE KARAKTERISTIKE GENERATORA
Teški dizel motor hlađen vodom i bezčetkasti alternator
Čvrst čelični okvir sa baznim rezervoarom za minimum 12 sati rada i antivibracionim nosačima
AMF kontrolna tabla sa digitalno-automatskim glavnim kontrolnim modulom
Tropikalni hladnjak za rad do 50°C
Punjač baterija i olovna baterija
Prigušivač buke tipa za stambene objekte
Fleksibilni kompenzator ispuha
Grijač vode za blok motora
Svi rotirajući dijelovi pokriveni metalnom mrežom radi zaštite od oštećenja
Izvještaji o testiranju motora i alternatora od strane proizvođača (ako su dostupni)
Fabrika testovi opterećenja, performansi i funkcionalnosti
Uputstvo za upotrebu, električni dijagram i certifikat garancije
Nominalna snaga (Prime Power – PRP)
Nominalna snaga je maksimalna snaga koju agregat može kontinuirano isporučivati dok opskrbljuje promjenjivo električno opterećenje, kada se koristi neograničen broj sati godišnje prema dogovorenim uslovima rada, uz pridržavanje intervala i procedura održavanja propisanih od strane proizvođača.
Dozvoljeni prosječni izlaz snage (Ppp) tokom 24 sata rada ne smije prelaziti 70% PRP.Rezervna snaga (Emergency Standby Power – ESP)
Rezervna snaga je maksimalna snaga dostupna tokom promjenjive električne potrošnje, prema navedenim uslovima rada, koju agregat može isporučiti u slučaju nestanka javne električne mreže ili tokom testiranja do 200 sati godišnje, uz pridržavanje intervala i procedura održavanja propisanih od strane proizvođača.
Dozvoljeni prosječni izlaz snage tokom 24 sata rada ne smije prelaziti 70% ESP.Napomena:

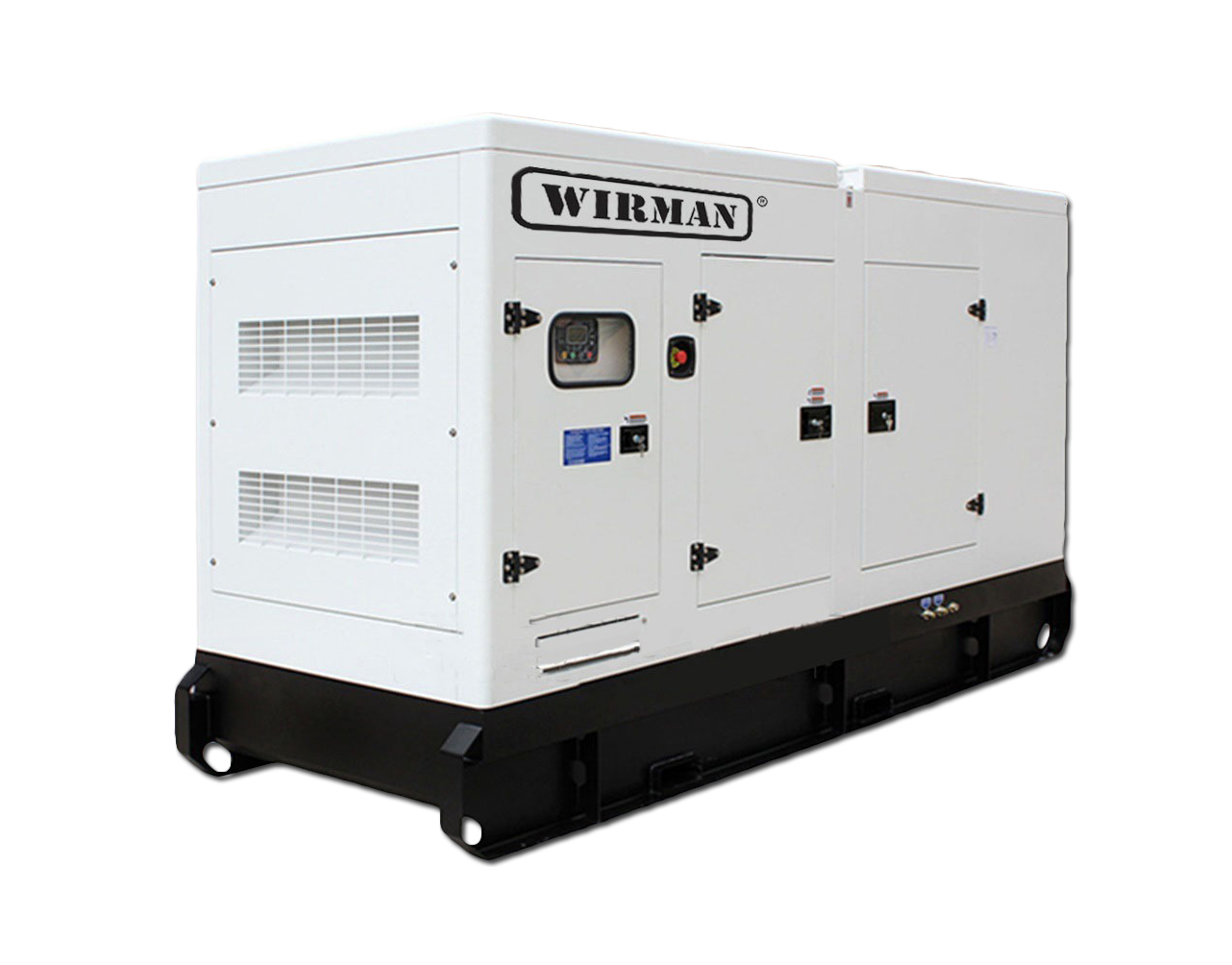

Svi podaci se baziraju na uslovima rada prema standardima BS 5514 i DIN 6271.KABINSKI (ZATVORENI) TIP
Dimenzije (ŠxD×V): 980 × 2450 × 1300 mm
Težina: 1160 kg
Rezervoar goriva: 140 l
SPECIFIKACIJE ZVUČNO IZOLIRANE KABINE
Specijalni dizajn za smanjenje nivoa buke
Konstrukcija od pocinčanog čelika dodatno zaštićena slojem poliesterskog praha
Brava i šarke od nerđajućeg čelika sa crnim završetkom
Prozor na kontrolnoj tabli smješten u zaključiva vrata za pristup
Crveni taster za hitno zaustavljanje montiran na spoljašnjoj strani kabine
Tačke za podizanje, vuču i dizanje na osnovnom okviru
Dolijevanje rashladne tečnosti kroz uklonjivu kišnu kapu u ravni sa površinom, opremljenu kompresionim zaptivačem

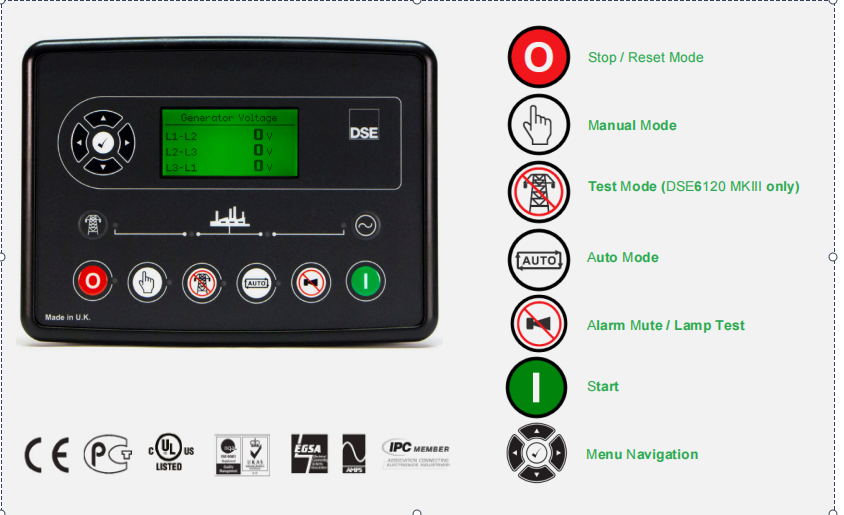

GLAVNE KARAKTERISTIKE
LCD ekran sa pozadinskim osvjetljenjem, 4 reda teksta
Više jezika prikaza
Navigacija kroz meni pomoću pet tastera
LCD indikacija alarma
Prilagodljiv tekst i slike pri uključivanju uređaja
Kompatibilnost sa DSENet® sistemom proširenja
Mogućnost evidentiranja podataka (data logging)
Ugrađeni PLC editor
Funkcija isključivanja zaštita
Potpuno programabilan putem računara koristeći USB komunikaciju
Konfiguracija preko prednje ploče sa PIN zaštitom
Režim uštede energije
Trofazno mjerenje i zaštita generatora
Trofazno mjerenje i zaštita mreže (utility) – samo za DSE6120 MKIII
Automatska kontrola prebacivanja opterećenja – samo za DSE6120 MKIII
Praćenje struje i snage generatora (kW, kvar, kVA, cos φ)
Praćenje struje i snage mreže (utility) – samo za DSE6120 MKIII
Alarm preopterećenja (kW overload)
Zaštita od prekomjerne struje
Upravljanje prekidačem putem tastera na prednjoj ploči
Izlazi za gorivo i start podesivi pri korišćenju CAN komunikacije
6 konfigurabilnih DC izlaza
4 konfigurabilna analogno/digitalna ulaza
8 konfigurabilnih digitalnih ulaza
CAN, MPU i očitavanje frekvencije alternatora u jednoj varijanti
Ugrađeni realni sat (RTC)
Ručna i automatska kontrola pumpe za gorivo
Funkcije predgrijavanja i naknadnog grijanja motora
Planer rada motora (run-time scheduler)
Kontrola rada motora u praznom hodu pri pokretanju i zaustavljanju
Alarm nivoa goriva
3 konfigurabilna alarma održavanja
Kompatibilan sa širokim spektrom CAN motora, uključujući Tier 4
Koristi DSE Configuration Suite PC softver za jednostavnu konfiguraciju
Softver bez licence (besplatan)
IP65 zaštita (uz opcionu brtvu) – povećana otpornost na prodor vode
Podesivi CAN parametri za čitanje i prenos podataka
Mogućnost jedne alternativne konfiguracije
GLAVNE PREDNOSTI
Automatsko prebacivanje između mreže (utility) i generatora – samo za DSE6120 MKIII
Brojač radnih sati omogućava tačno praćenje perioda rada i održavanja
Jednostavno podešavanje i raspored tastera radi lakše upotrebe
Istovremeni prikaz više parametara za potpunu preglednost
Modul se može konfigurirati za širok spektar primjena, pružajući maksimalnu fleksibilnost korisniku
PLC editor omogućava definisanje specifičnih funkcija prema posebnim zahtjevima aplikacije
